PM5563 MESSGERÄT 4E/2A MBTCP ABGES. DISPL

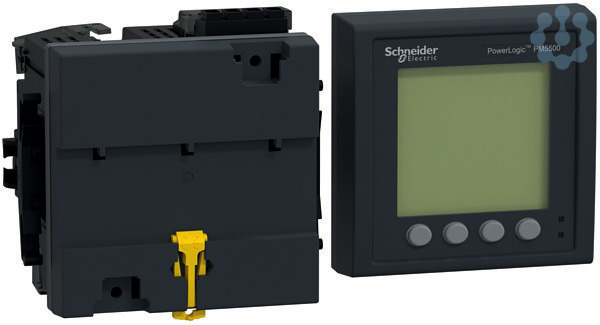

Das PowerLogic PM5563RD ist ein Universalmessgerät für die DIN-Schiene mit abgesetztem Display (96 mm x 96 mm) für den Fronteinbau. Das Messgerät mit der Genauigkeitsklasse 0.2S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und ermöglicht eine Oberschwingungsanalyse bis zur 63 Harmonischen. Es ist geeignet für 50-Hz- oder 60-Hz-Anwendungen und Versorgungsspannungen im Bereich von 100 bis 415 VAC und 125 bis 250 VDC. Universalmessung für dreiphasige Wandlermessung von Dreileiter- oder Vierleiter-Drehstromnetzen (4. Stromeingang zur N-Leiter Messung) über Stromwandler (sekundär 1 A bzw. 5 A) und Direktmessung bis 690V AC bzw. Mittelspannungsanwendungen über Spannungswandler. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 47 bis 63 Hz. Die Kommunikation kann sowohl über Ethernet mit 2 physikalische Ethernet-Ports (geswitched) mit einer IP Adresse (Modbus TCP, BACnet/IP, EtherNet/IP) als auch über Modbus RTU realisiert werden. Zusätzlich gibt es 4 konfigurierbare digitale Eingänge, 2 konfigurierbare Transistor-Ausgänge. Datenauslesung per dynamische QR-Code Anzeigen. Es gibt 52 konfigurierbare Alarme und 15 min-Lastprofilaufzeichung für z.B. 14 Messgrößen für 90 Tage. Zeigerdiagramm der Phasen (Strom, Spannung) integrierter Web-Server zur Anzeige der Echtzeitdaten, Energiezähler, Netzqualität, Alarme (aktiv/historisch), Ein-/Ausgangsstatus, Lastprofilaufzeichnung Energie (kWh, kVARh, kVAh). Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 110 mm, Höhe 91 mm, abgesetztes Display 96 x 96 mm, Aufbautiefe 13 mm.
