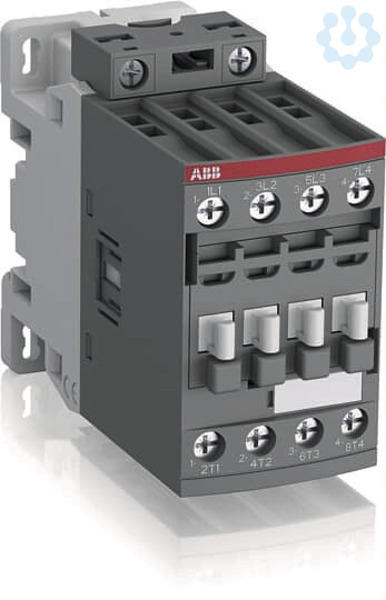

Abbildung ähnlich
AF38Z-40-00 Schütz 12-20V DC
3633573
1SBL296201R2000
AF38Z-40-00-20
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Die 4-poligen Schütze AF38Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Merkmale
| EAN | 3471523116108 |
| Marke | ABB AG |
| EGRA | 3633573 |
| Lieferantenartikelnummer | 1SBL296201R2000 |
| Herstellerartikelnummer | AF38Z-40-00-20 |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| Statistiken | I2101 |
| eClass 4.0 | 27371003 |
| UNSPSC V6.0801 | 39121529 |
| ESN 3.3 | KJA |
| GdB | 009008001 |
| eClass 5.0 | 27371003 |
| eClass 6.0 | 27371003 |
| eClass 10.1 | 27371003 |
| VEG | 4 |
| VEG3 | 4 |
| eClass 7.0 | 27371003 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371003 |
| ETIM 7.0 | EC000066 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 55 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 22 |
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | DC |
| Bemessungssteuerspeisespannung AC 50 Hz | 12...20 |
| Bemessungssteuerspeisespannung AC 60 Hz | 12...20 |
| Bemessungssteuerspeisespannung DC | 12...20 |
| Betriebsspannung AC 50 Hz | 690...690 |
| Betriebsspannung AC 60 Hz | 690...690 |
| Breite | 45 |
| Höhe | 86 |
| Tiefe | 101 |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
