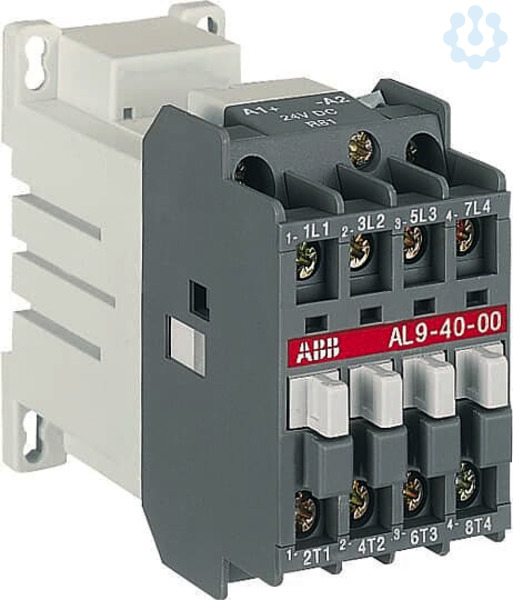

Abbildung ähnlich
AL9-40-00 Schütz 12V DC
4783526
1SBL143201R8000
AL9-40-0012VDC
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Die 4-poligen AL9 Schütze werden hauptsächlich zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie AL... sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 4 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.
- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.
Merkmale
| EAN | 3471522270801 |
| Marke | ABB AG |
| EGRA | 4783526 |
| Lieferantenartikelnummer | 1SBL143201R8000 |
| Herstellerartikelnummer | AL9-40-0012VDC |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| Statistiken | I2101 |
| eClass 4.0 | 27371003 |
| UNSPSC V6.0801 | 39121529 |
| ESN 3.3 | KJA |
| GdB | 009008001 |
| eClass 5.0 | 27371003 |
| eClass 6.0 | 27371003 |
| eClass 10.1 | 27371003 |
| VEG | 4 |
| VEG3 | 4 |
| eClass 7.0 | 27371003 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371003 |
| ETIM 7.0 | EC000066 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2.5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungssteuerspeisespannung Us bei DC | 12...12 |
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | DC |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
