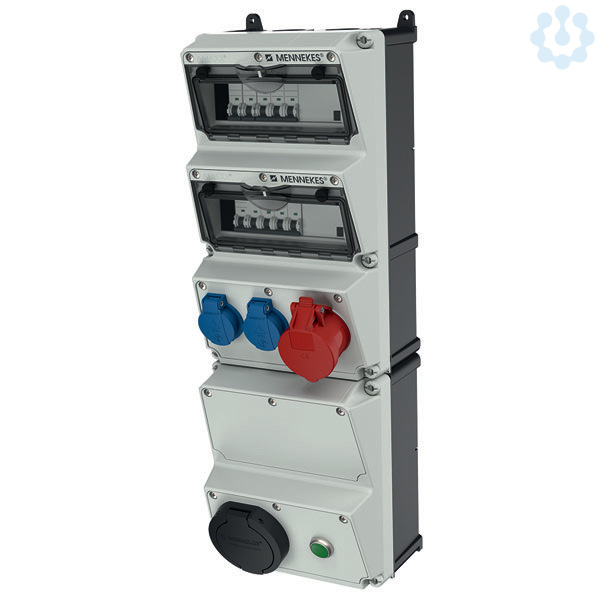

AMAXX Wand-Ladestation plus 11 E

AMAXX Wand-Ladestation plus 11 E anschlussfertig verdrahtet Schutzart IP 44 Gehaeuse: 1 AMAPLAST-Gehaeuse 650x225 mm (HxB) plombierbar, mit Aussen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Industrie Steckvorrichtungen: Bestueckung/Absicherung: Pos. 01 1 CEE-Steckdosen 16A 5p 400V 1 LS-Schalter 16A 3p C Pos. 02 2 SCHUKO-Steckdosen 16A 2p+E 230V 1 LS-Schalter 16A 1p C Pos. 01-02 1 FI-Schutzschalter 40A 4p IFN= 0,03 A Typ A Ladesteckvorrichtung Ausfuehrung: 11 kW Bestueckung/Absicherung: 1 E-Auto Infrastruktur-Steckdose 3P+N+PE und 2 Signalkontakte gemaess Anwendungsregel VDE-AR-E 2623-2-2 mit elektromechanischer Verriegelung Zum Betrieb gemaess Mode 3 nach IEC 61851 1 FI-Schutzschalter 40A 4p IFN= 0,03 A Typ B 1 LS-Schalter 16A 3p+N C 1 Schuetz 16A 4p (Spule 230V) 1 CP-Kommunikationsbox (Ladestrom auf 16A eingestellt!) 1 Aktuatorsteuerung zur Ansteuerung des Aktuators und Entriegelung des Ladesteckers bei Spannungsausfall Lademodus 3 Weitere Einbauten: 1 LS-Schalter 6A 1p+N B (Vorsicherung Steuerstromkreis) 1 Schaltnetzteil 12V / 1A 1 Leuchtdrucktaster (gruen) zum Abbruch der Ladung und Anzeige der Ladeaktivitaet Gehaeuseinnentemperatur Leitungseinfuehrungen oben: 2x M40 / 2x M20 beiliegend: 1 Reduzierung M40 auf M32 1 Verschraubung M32 Anschlussmoeglichkeit: Klemmleiste bis 2x 5x 25mm� Bemerkung: - die Abschaltung erfolgt bei 45�C Innentemperatur - Belastungsfaktor: 0,9
