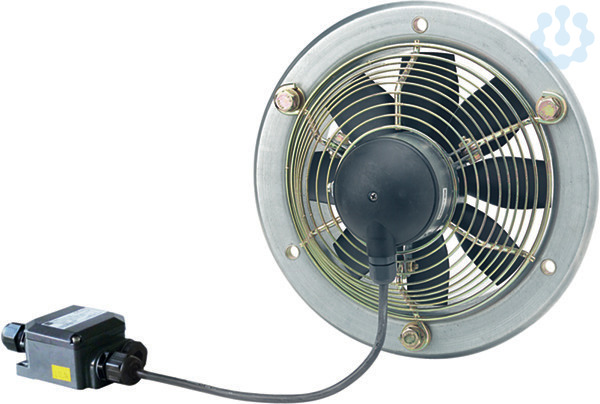

Axial-Wanventilator Axial-Wandventilator

Produktausführung: Wechselstrommotor, Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb. Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C. Geeignet für die Temperaturklassen T1 - T3 (200 °C). Besondere Eigenschaften: Axial-Wandventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zonen 1 und 2. Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. Schutzart IP 64. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich. Typenreihe: EZQ / DZQ .. Ex e mit quadratischer Wandplatte. EZS / DZS .. Ex e mit Stahlwandring. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut. Betriebsart S1 (Dauerbetrieb). Nicht reversierbar. Keine Drehzahlregelung zulässig. Überlastungsschutz mit MAICO-Motorschutzschalter MVEx 0,4 gewährleisten. Elektrischer Anschluss: EZ .. Ex: Anschlussleitung ca. 0,5 m lang. DZ .. Ex: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel: EZS 20/4 E Ex e, Ausführung: Stahlwandring, Fördervolumen: 440 m3/h, Drehzahl: 1340 1/min, Laufradtyp: axial, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 45 W, cosphi: 0,61, INenn: 0,32 A, Imax bei UNenn: 0,32 A, Schutzart: IP 64, Wärmeklasse: B, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: senkrecht / waagerecht, Material: Stahlblech, verzinkt, Material Gehäuse: Stahlblech, verzinkt, Farbe: verzinkt, Gewicht: 3,36 kg, Gewicht mit Verpackung: 4,02 kg, Nennweite: 200 mm, Breite: 345 mm, Höhe: 345 mm, Tiefe: 170,5 mm, Breite mit Verpackung: 320 mm, Höhe mit Verpackung: 320 mm, Tiefe mit Verpackung: 280 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb, Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C, IA/IN: 1,5, Zeit tE: 300 sek, Betriebsart: S1, EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X, Temperaturklasse: T3, Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)
