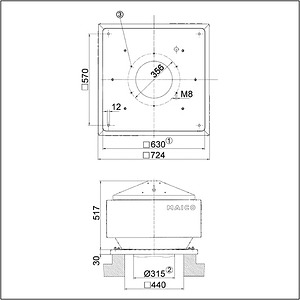

Dachventilator mit EC-Motor DN 315

Druck- oder Volumenkonstanz einstellbar. 2 Drehzahlniveaus für Tag-/Nachtbetrieb. Tag-/Nachtbetrieb einstellbar über 2 Referenz-Volumenströme oder 2 Referenzdrücke. Mit automatischer Störmeldung. Für Zentralentlüftungsanlagen nach DIN 18017-3 einsetzbar. Einregulierung ohne Nachmessung von Druck oder Volumenstrom möglich. Gehäuse für Reinigungsarbeiten leicht abnehmbar. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. Laufrad mit rückwärtsgekrümmten Schaufeln, dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940. Laufrad aus glasfaserverstärktem Polypropylen. Mit Reparaturschalter. Schutzart IP 45. Regelung: Regelung im Lieferumfang enthalten. Montage beliebig innerhalb des Gebäudes. Drucksensor im Ventilatorgehäuse betriebsbereit eingebaut. Regelung zum Betrieb in Konstantdruck- / Konstantvolumenstrom-Modus. Zur korrekten Funktion der Regelung ist ein Mindestvolumenstrom erforderlich: GRD 22 - 150 m3/h, GRD 25 - 200 m3/h, GRD 31 - 250 m3/h, Motor: EC-Motor. Überlastungsschutz serienmäßig. Keine Maßnahmen zum Motorschutz notwendig. Elektrischer Anschluss: 2 separate Netzanschlüsse (230 V, 50 Hz) für Ventilator und Regelung notwendig. Netzanschlüsse jeweils 3 x 1,5 mm2 vom Typ NYM-J / NYM-O. 6-adrige geschirmte Steuerleitung zwischen Regelung und Ventilator. Steuerleitung maximal 200 m lang, Außendurchmesser maximal 6 mm, z.B. LiYCY (6 x 0,25 mm2 oder 6 x 0,34 mm2).Artikel: GRD 31, Fördervolumen: 3600 m3/h, FördervolumenNenn: 2020 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 380 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1490 1/min - im opt. Wirkungsgrad, Drehzahl: 1732 1/min, Laufradtyp: radial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 600 W / im opt. Wirkungsgrad, INenn: 3,5 A / im opt. Wirkungsgrad, IMax: 3,6 A, Schutzart: IP 45, Wärmeklasse: B, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Gewicht: 42,25 kg, Gewicht mit Verpackung: 46,86 kg, Klappe: integriert, Klappenart: selbstt. öffnend/schließend, Nennweite: 315 mm, Breite: 724 mm, Höhe: 724 mm, Tiefe: 547 mm, Breite mit Verpackung: 755 mm, Höhe mit Verpackung: 755 mm, Tiefe mit Verpackung: 570 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 50 °C, Fördermitteltemperatur bei IMax: -20 °C bis 50 °C, Gesamteffizienz e: 48,8 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 65,6, VSD erforderlich: VSD integriert, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233, PBEP / FördervolumenBEP / Pfs, BEP: 0,255 kW / 1690 m3/h / 432 Pa, nBEP: 1102 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Gehäuse. SchallleistungspegelLWA5: 74 dB(A)
