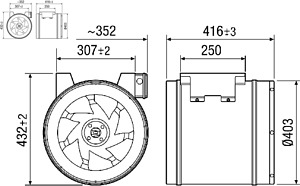

Diagonal-Ventilator DN 400

Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Wechselstrommotor: Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Netzfrequenz 50 Hz.Artikel: EDR 40, Fördervolumen: 3440 m3/h, FördervolumenNenn: 2419 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 158 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad, Drehzahl: 1450 1/min, Laufradtyp: diagonal, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 200 W / im opt. Wirkungsgrad, INenn: 0,9 A / im opt. Wirkungsgrad, IMax: 1,5 A, Schutzart: IP X4, Wärmeklasse: F, Netzzuleitung: 3 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Farbe: silbergrau, Gewicht: 12,8 kg, Gewicht mit Verpackung: 14,15 kg, Nennweite: 400 mm, Breite: 432 mm, Höhe: 403 mm, Tiefe: 416 mm, Breite mit Verpackung: 455 mm, Höhe mit Verpackung: 450 mm, Tiefe mit Verpackung: 425 mm, Fördermitteltemperatur bei IMax: 80 °C, Umgebungstemperatur: 80 °C, Gesamteffizienz e: 45,8 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 63,4, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,211 kW / 2419 m3/h / 158 Pa, nBEP: 1440 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 0,9 A, SchallleistungspegelLWA5: 74 dB(A), Gleichstrommotor: false
