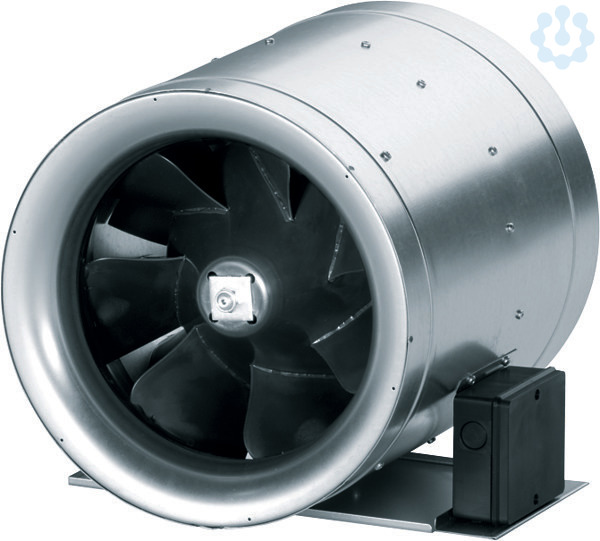

Diagonal-Ventilator DN 450

Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Ausnahme EDR 45 bis EDR 56 IP 54. Wärmeklasse F. Wechselstrommotor: Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Netzfrequenz 50 Hz.Artikel: EDR 45, Fördervolumen: 5200 m3/h, FördervolumenNenn: 3500 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 246 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1435 1/min - im opt. Wirkungsgrad, Drehzahl: 1440 1/min, Laufradtyp: diagonal, Drehzahlsteuerbar: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 410 W / im opt. Wirkungsgrad, INenn: 2,3 A / im opt. Wirkungsgrad, IMax: 3,1 A, Schutzart: IP X4, Wärmeklasse: F, Netzzuleitung: 3 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, verzinkt, Farbe: silbergrau, Gewicht: 17,5 kg, Gewicht mit Verpackung: 18,79 kg, Nennweite: 450 mm, Breite: 467 mm, Höhe: 463 mm, Tiefe: 467 mm, Breite mit Verpackung: 505 mm, Höhe mit Verpackung: 505 mm, Tiefe mit Verpackung: 470 mm, Fördermitteltemperatur bei IMax: 80 °C, Umgebungstemperatur: 80 °C, Gesamteffizienz e: 50 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 64,2, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,445 kW / 3500 m3/h / 246 Pa, nBEP: 1435 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 2,3 A, SchallleistungspegelLWA5: 71 dB(A), Gleichstrommotor: false
