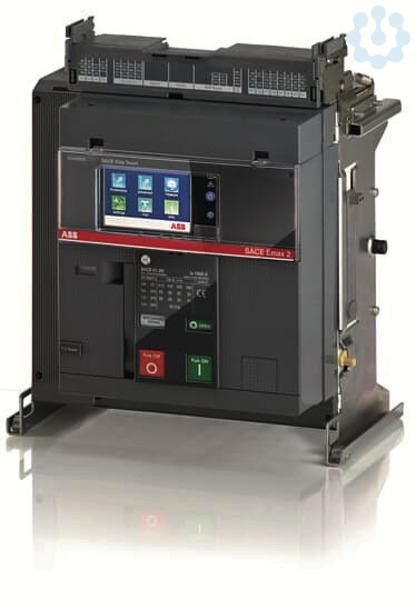

E12N/E9 1250 Ekip Touch LSIG 4p WMP
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Offener Lasttrennschalter gemäß EN 60947-3 ( DIN VDE 0660, Teil 107).
Die offenen Leistungs- / Lasttrennschalter Emax 2 entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Emax 2 sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren, Motoren und verstärkten Neutralleitern.
Alle Emax 2 Leistungsschalter können mit Kommunikationsmodulen ausgestattet werden, die eine Anbindung an die Protokolle Modbus RTU, Profibus, DeviceNet™, Modbus TCP, Profinet, Ethernet/IP™ und IEC 61850 ermöglichen.
Die Schutzauslöser stehen in den Versionen „Dip-Schalter“ und „Touch-Display“ zur Verfügung.
Die Anpassung des Bemessungsstromes ist über ein Bemessungsstrom-Modul (Rating plug) möglich.
Die Leistungsanschlüsse sind horizontal oder vertikal orientierbar. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sind für die Festeinbau- und ausfahrbaren Versionen lieferbar.
Merkmale
| EAN | 8015644063863 |
| Marke | ABB AG |
| EGRA | 7980413 |
| Lieferantenartikelnummer | 1SDA104306R0001 |
| Herstellerartikelnummer | E1.2N/E91250EKIPTOUCHLSIG4PWMP |
| eClass 4.0 | 27370480 |
| VEG2 | 4 |
| Statistiken | I1501 |
| eClass 6.0 | 27370409 |
| ESN 3.3 | KHA |
| eClass 10.1 | 27370409 |
| GdB | 009008001 |
| UNSPSC | 30212001 |
| eClass 5.0 | 27370409 |
| UNSPSC V6.0801 | 39121601 |
| UNSPSC V24 | 39121601 |
| VEG3 | 4 |
| eClass 8.0 | 27370409 |
| eClass 7.0 | 27370409 |
| ETIM 7.0 | EC000228 |
| Anschlussart Hauptstromkreis | Anschluss über separates Chassisteil |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 4 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsdauerstrom Iu | 1250 |
| Bemessungsspannung | 800...800 |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 7500...12500 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1875...18750 |
| Geeignet für Hutschienenmontage | Nein |
| Gerätebauart | Einbaugerät Einschubtechnik |
| Hutschienenmontage optional | Nein |
| Integrierter Erdschlussschutz | Ja |
| Überlastauslöser Stromeinstellung | 50...1250 |
| Ausführung des Betätigungselements | Drucktaster |
| Komplettgerät mit Schutzeinheit | Ja |
| Mit Ausgelöstmelder | Ja |
| Mit Unterspannungsauslöser | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Ja |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | Anschluss über separates Chassisteil |
| Schutzart (IP) | IP30 |
| Zolltarifnummer | 85362090 |
