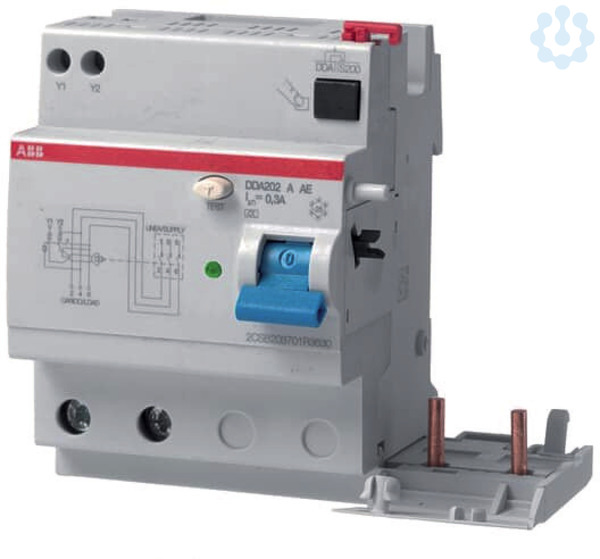

FI-Block 2-polig Typ A 63A 300mA für S202 Not-Aus

Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009 Anhang G. Einsatzgebiete sind Gewerbe- und Industrieanwendungen. Der FI-Block DDA200 AE wird mit zwei zusätzlichen Klemmen geliefert, die in Not-Aus-Kreisen zum Fernöffnen in positiver Sicherheit eingesetzt werden. An diese Klemmen sollte ein Fernsteuerkreis angeschlossen werden, wenn Taster mit Öffner-Kontakten in Reihe geschaltet werden.

Es ist dabei zu beachten, dass nicht mehr als ein DDA200 AE denselben Stromkreis überwachen kann und für jeden DDA200 AE ein fest zugeordneter NOT-AUS-Kreis erforderlich ist. Der DDA200 AE muss von oben versorgt werden. Bei einem Anbau an die Sicherungsautomaten S200 liegen Trenner-Eigenschaften gemäß IEC 60947-1 vor.
