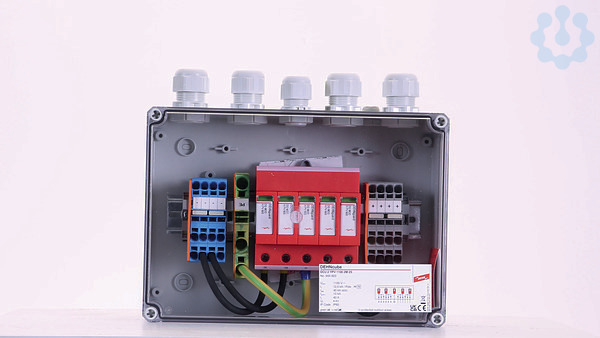

Generatoranschlusskasten DEHNCube Typ DCU 2 YPV1100 2M2S(900 923)

Bem.-Isolierspannung Ui [VDC]: 1100

Bem.-Betriebsspannung Ue [VDC]: 1100

Anzahl unabhängige MPP Eingänge [n]: 2

Anzahl Stränge pro MPP IN [n]: 2

Anzahl Stränge pro MPP OUT [n]: 1

Bemessungsstrom InA (=Summe Isc STC) [ADC]: 64

Auslegungsstrom* Isc max [ADC]: 80

(=Summe Isc STC x 1,25)

PRO STRANG:

Bemessungsstrom Inc (=Isc STC) [ADC]: 16

Auslegungsstrom* Isc max [ADC]: 20

(= Isc STC x 1,25)

Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C)

Überspannungsschutz: Klasse II/"C"

Sicherungshalter: -

Sicherung: -

Lasttrennstelle: -

Eingangsklemmen: 6mm²

Ausgangsklemmen: 6mm²

Schutzklasse: II

IP Schutzart: IP65

Konformität: IEC 61439-1/2

Art der Montage: Wandmontage

Abmessungen:(BxHxT)mm 254 x 180 x 111

Gehäuse: Polycarbonat (PC) Gehäuse

mit transparentem Schraubdeckel

Montageart: Im Innenbereich oder im geschützten

Außenbereich (KEINE direkte Bewitterung!)

Einführungen

String IN/OUT: 4 x Verschraubung M25 mit 3-fach Dichteinsatz

Erde: 2 x Verschraubung M20

1 x M12 Druckausgleichselement

*

der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10

beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls,

bzw. des PV-Strang
