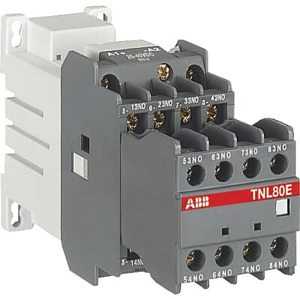

Abbildung ähnlich
Hilfsschütz 17-32VDC
3046441
1SBH143061R5180
TNL80E17-32VDC
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
TNL80E Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen verwendet.
- Pole: 8-polige Hilfsschütze. Die Breite der 8-poligen Geräte entspricht der von 4-poligen Geräten, nur die Bautiefe erhöht sich.
- Steuerstromkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.
- Zubehör: Es steht eine breite Palette von Zubehör zur Verfügung.
Diese Schütze besitzen eine Bahnzulassung.
Merkmale
| EAN | 3471522332516 |
| Marke | ABB AG |
| EGRA | 3046441 |
| Lieferantenartikelnummer | 1SBH143061R5180 |
| Herstellerartikelnummer | TNL80E17-32VDC |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| UNSPSC V6.0801 | 39121529 |
| eClass 4.0 | 27371080 |
| ESN 3.3 | KJB |
| GdB | 009008001 |
| Statistiken | I2189 |
| eClass 5.0 | 27371001 |
| eClass 10.1 | 27371001 |
| eClass 6.0 | 27371001 |
| VEG | 4 |
| eClass 7.0 | 27371001 |
| VEG3 | 4 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371001 |
| ETIM 7.0 | EC002552 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 8 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 0 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | DC |
| Bemessungssteuerspeisespannung DC | 17...32 |
| Betriebsspannung DC | 690...690 |
| Breite | 44 |
| Höhe | 78 |
| Tiefe | 130 |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
