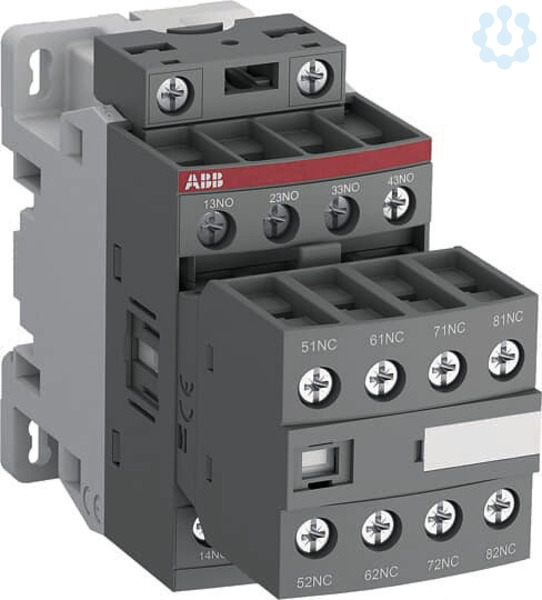

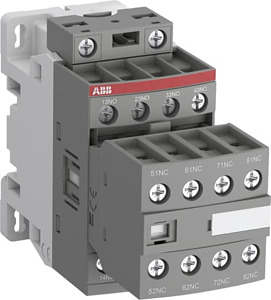

Abbildung ähnlich
Hilfsschütz 48-130V AC/DC
3967884
1SBH136061R2244
NFZB44E-22
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Die 8-poligen NFZB-Hilfsschütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NFZB-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
Merkmale
| EAN | 3471523105928 |
| Marke | ABB AG |
| EGRA | 3967884 |
| Lieferantenartikelnummer | 1SBH136061R2244 |
| Herstellerartikelnummer | NFZB44E-22 |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| UNSPSC V6.0801 | 39121529 |
| eClass 4.0 | 27371080 |
| ESN 3.3 | KJB |
| GdB | 009008001 |
| Statistiken | I2189 |
| eClass 5.0 | 27371001 |
| eClass 10.1 | 27371001 |
| eClass 6.0 | 27371001 |
| VEG | 4 |
| eClass 7.0 | 27371001 |
| VEG3 | 4 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371001 |
| ETIM 7.0 | EC000196 |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 4 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Bemessungsbetriebsstrom Ie, 400 V | 3 |
| Geeignet für Handbedienung | Nein |
| Mit LED-Anzeige | Nein |
| Montageart | DIN-Schiene/Schraube |
| Schnittstelle | Nein |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom | 3 |
| Bemessungssteuerspeisespannung AC 50 Hz | 48...130 |
| Bemessungssteuerspeisespannung AC 60 Hz | 48...130 |
| Bemessungssteuerspeisespannung DC | 48...130 |
| Betriebsspannung AC 50 Hz | 690...690 |
| Betriebsspannung AC 60 Hz | 690...690 |
| Betriebsspannung DC | 6...6 |
| Breite | 45 |
| Höhe | 86 |
| Tiefe | 86 |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
