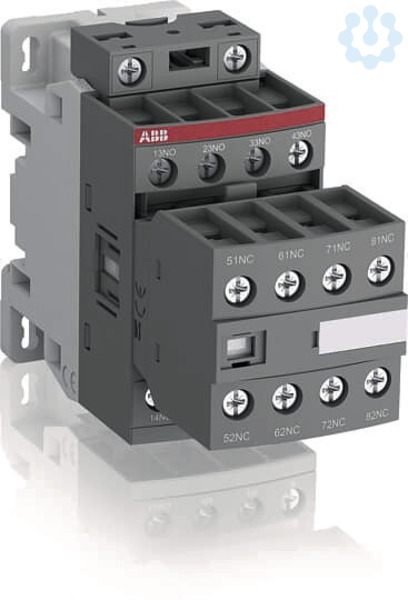

Artikelbild
Abbildung ähnlich
ABB AG

Hilfsschütz 4S+4Ö 8-polig 12-20V DC

3526460 1SBH136001R2044 NFZ44E-20
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1

Funktionen

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Die 8-poligen NFZ-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreise verwendet (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann, dadurch können auch große Steuerspannungsschwankungen bewältigt werden.

Sie besitzen einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiterhin ist eine breite Palette von Zubehör ist erhältlich. Bei Typen mit Spulencode -20 muss die Anschlusspolarität (A1+ / A2-) beachtet werden.

Merkmale

EAN 3471523102309
Marke ABB AG
EGRA 3526460
Lieferantenartikelnummer 1SBH136001R2044
Herstellerartikelnummer NFZ44E-20
RoHS-konform CONFORM
UNSPSC V24 39121529
VEG2 4
UNSPSC V6.0801 39121529
eClass 4.0 27371080
ESN 3.3 KJB
GdB 009008001
Statistiken I2189
eClass 5.0 27371001
eClass 10.1 27371001
eClass 6.0 27371001
VEG 4
eClass 7.0 27371001
VEG3 4
UNSPSC 30211931
eClass 8.0 27371001
ETIM 7.0 EC000196
Anschlussart Hilfsstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 4
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Anzahl der Hilfskontakte als Öffner 4
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Bemessungsbetriebsstrom Ie, 400 V 3
Geeignet für Handbedienung Nein
Mit LED-Anzeige Nein
Montageart DIN-Schiene/Schraube
Schnittstelle Nein
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom 3
Bemessungssteuerspeisespannung DC 12...20
Betriebsspannung AC 50 Hz 690...690
Betriebsspannung AC 60 Hz 690...690
Betriebsspannung DC 6...6
Breite 45
Höhe 86
Tiefe 110.5
Zolltarifnummer 85365080
