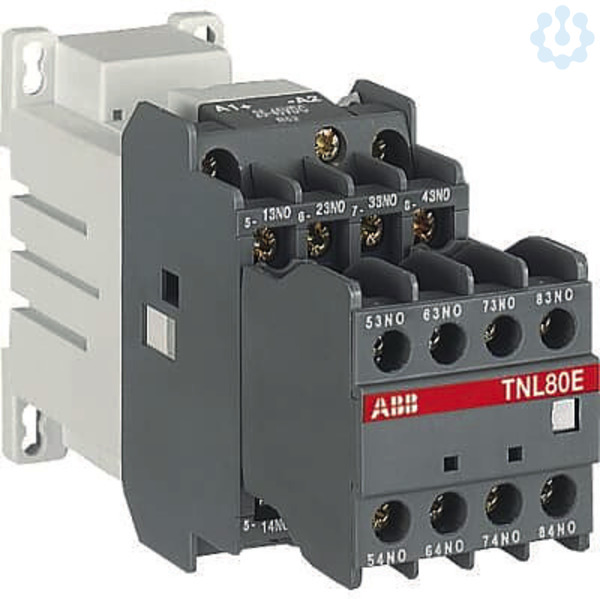

Abbildung ähnlich
Hilfsschütz 6S+2Ö 8-polig Spule 5W 90-150V DC
3631545
1SBH143061R6662
TNL62E90-150VDC
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
TNL62E Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen verwendet.
- Pole: 8-polige Hilfsschütze (Zwangsgeführte Kontaktelemente vorhanden) .Die Breite der 8-poligen Geräte entspricht der von 4-poligen Geräten, nur die Bautiefe erhöht sich.
- Steuerstromkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.
- Zubehör: Es steht eine breite Palette von Zubehör zur Verfügung.
Diese Schütze besitzen eine Bahnzulassung.
Merkmale
| EAN | 3471522331663 |
| Marke | ABB AG |
| EGRA | 3631545 |
| Lieferantenartikelnummer | 1SBH143061R6662 |
| Herstellerartikelnummer | TNL62E90-150VDC |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| UNSPSC V6.0801 | 39121529 |
| eClass 4.0 | 27371080 |
| ESN 3.3 | KJB |
| GdB | 009008001 |
| Statistiken | I2189 |
| eClass 5.0 | 27371001 |
| eClass 10.1 | 27371001 |
| eClass 6.0 | 27371001 |
| VEG | 4 |
| eClass 7.0 | 27371001 |
| VEG3 | 4 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371001 |
| ETIM 7.0 | EC000196 |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 6 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Bemessungsbetriebsstrom Ie, 400 V | 3 |
| Bemessungssteuerspeisespannung Us bei DC | 90...150 |
| Mit LED-Anzeige | Nein |
| Montageart | DIN-Schiene/Schraube |
| Schnittstelle | Nein |
| Spannungsart zur Betätigung | DC |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
