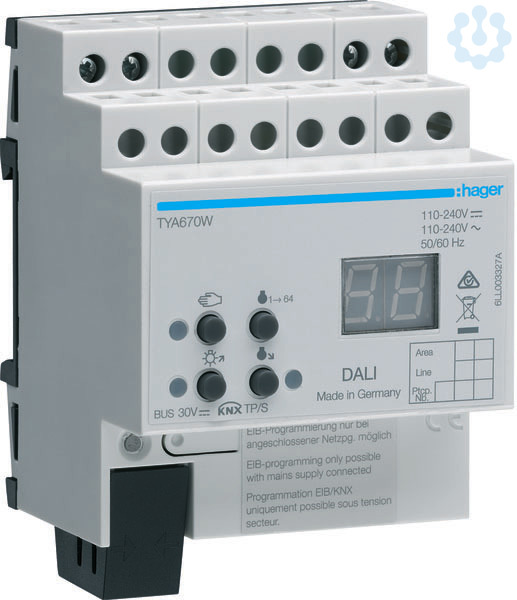

KNX/DALI Gateway Tunable White

KNX/DALI Gateway Tunable White. KNX/DALI Gateway zur Einbindung von Geräten mit DALI-Schnittstelle in das KNX-System. Es kann ein DALI-System bestehend aus maximal 64 DALI-Geräten angesteuert und visualisiert werden. Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 (Type: Colour Temperatur) für Tunable White gemäß IEC 62386-209. Steuerung der Farbtemperatur über relatives oder absolutes Dimmen und zusätzlich über Szenen und Effekte. Das Produkt 'KNX DALI-Gateway' stellt den DALI-Master eines kompletten DALI-Systems dar. Die am Gateway vorhandene Handbedienung erlaubt die Ansteuerung der angeschlossenen DALI-Geräte auch zur Inbetriebnahme im Baustellenbetrieb, ohne dass das Gateway mit der KNX-Busspannung versorgt wird oder es mit der ETS projektiert ist. Dazu werden die an das DALI-System angeschlossenen Geräte zentral per sogenannten Broadcastbefehlen angesteuert. Das Gateway erlaubt das Schalten und Dimmen der angeschlossenen DALI-Geräte (z.B. DALI-EVGs) entweder zentral oder gruppenweise in 16/32 KNX-Gruppen. Eine KNX-Gruppe entspricht einem KNX-Aktorkanal. Ferner können 16 Lichtszenen konfiguriert und abgerufen werden. Die Inbetriebnahme erfolgt mit der ETS und einem zusätzlichen Plugin. Es können alle 32 KNX-Gruppen per Handbedienung manuell gesteuert werden. Es erfolgt eine Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und Handbetrieb. Die Zentrale Schaltfunktion und eine Sperrfunktion für jede Gruppe sind möglich. Zusätzlich ist die Einstellung einer separaten Ein- und Ausschaltverzögerung oder eine Treppenlichtfunktion mit Vorwarnfunktion möglich. Der Austausch eines einzelnen DALI-Teilnehmers während des Betriebs ohne Software ist möglich. Im Auslieferungszustand ist der Baustellenbetrieb aktiviert und die Bedienung der DALI-Gruppen mit Tastenfeld möglich. Alle DALI-Teilnehmer werden gemeinsam gesteuert Die Anzeige der aktuellen KNX-Gruppe erfolgt mit einem zweiziffrigen LED-Display. Es werden nur die KNX-Gruppen angezeigt, die auch projektiert sind. Funktion: Schalten EIN/AUS, Dimmen, Zeitfunktionen, Handbedienung, Szenenaufrufe, Zustandsrückmeldung, Meldung Betriebszustand und Einbindung des Geräts in DALI-Notlichtsysteme. Das DALI-Gateway ist in der Lage DALI-Standardbetriebsgeräte für Beleuchtungssteuerungen gemäß IEC62386-101 (DALI-System) und IEC 62386-102 (Control-Gear) als Notleuchte in zentralversorgte Notlichtsysteme zu integrieren. Zur Unterstützung nicht DALI-konformer Betriebsgeräte verfügt das DALI-Gateway über einen Kompatibilitätsmodus.
