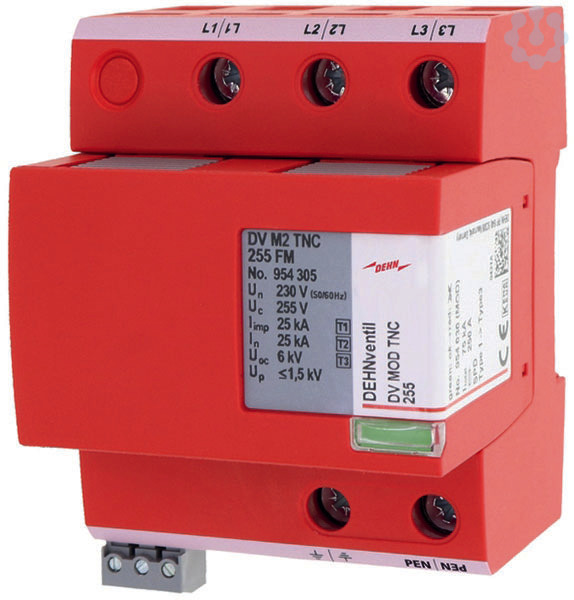

Abbildung ähnlich
Kombi-Ableiter Typ1+2+3 DEHNventil M2 DV M2 TNC 255 FM
2047291
954305
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| EAN | 4013364400900 |
| Marke | Dehn Austria GmbH |
| EGRA | 2047291 |
| Herstellerartikelnummer | 954305 |
| eClass 8.0 | 27130803 |
| ESN 3.3 | KIA |
| VEG3 | 1.4 |
| VEG2 | 1.2 |
| eClass 10.1 | 27130803 |
| Statistiken | D5151 |
| eClass 4.0 | 27140201 |
| Referenzgruppe | F0090009 |
| UNSPSC V6.0801 | 39121432 |
| GdB | 009008001 |
| eClass 5.0 | 27140201 |
| UNSPSC V24 | 39121432 |
| VEG | 1 |
| UNSPSC | 20122806 |
| eClass 7.0 | 27130803 |
| eClass 6.0 | 27130803 |
| ETIM 7.0 | EC001457 |

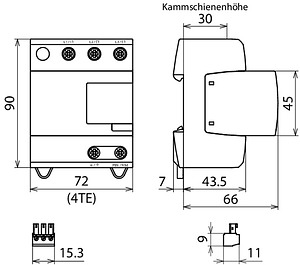

| Baugröße | 4 TE |
| Blitzstoßstrom (10/350 µs) | 75 |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Fernsignalisierung | Ja |
| Folgestromlöschfähigkeit | 50 |
| Höchste Dauerspannung AC | 255 |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 250 |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 |
| Montageart | Hutschiene TH35 |
| Nennspannung AC | 230 |
| Netzform TN-C | Ja |
| Netzform TN-C-S | Nein |
| Polzahl | 3 |
| Prüfklasse | Typ 1 und 2 und 3 |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.5 |
| Signalisierung am Gerät | optisch |
| Spannungsschaltende Funkenstreckentechnologie | Ja |
| Spezifische Energie (W/R) | 1400 |
| Zolltarifnummer | 85363090 |
