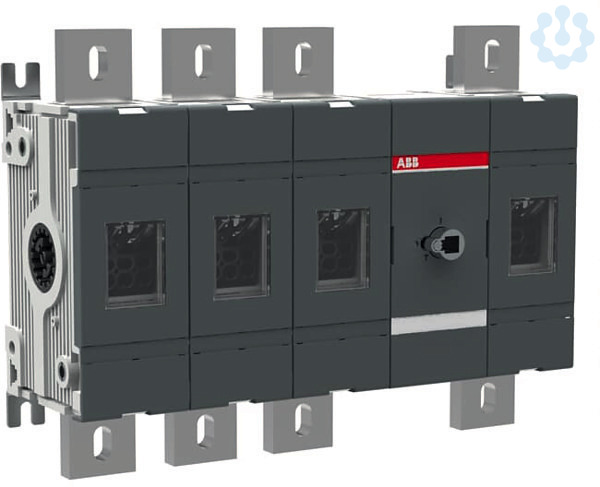

Abbildung ähnlich
Lasttrennschalter 4-polig 1000A o. Griff u. Welle
7921548
1SCA106348R1001
OT1000E31
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer
Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A
bis 4000 A und das bei Spannungen von bis zu 690 V AC. Trotz ihrer hohen Leistung
sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch
die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der
Planung ermöglicht. Die OT-Lasttrennschalter können als Hauptschalter in
Haupt- oder Unterverteilung verwendet werden. ABB bietet ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können OT-Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Merkmale
| EAN | 6417019401195 |
| Marke | ABB AG |
| EGRA | 7921548 |
| Lieferantenartikelnummer | 1SCA106348R1001 |
| Herstellerartikelnummer | OT1000E31 |
| RoHS-konform | CONFORM |
| VEG2 | 4 |
| eClass 10.1 | 27371403 |
| UNSPSC V6.0801 | 39121501 |
| ESN 3.3 | KHA |
| eClass 4.0 | 27142101 |
| eClass 5.0 | 27371401 |
| GdB | 009008001 |
| UNSPSC V24 | 39122233 |
| Statistiken | I0411 |
| UNSPSC | 30212001 |
| eClass 6.0 | 27371401 |
| VEG3 | 4 |
| eClass 8.0 | 27371403 |
| eClass 7.0 | 27371403 |
| ETIM 7.0 | EC000216 |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Wendeschalter | Nein |
| Ausführung des Betätigungselements | sonstige |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 560 |
| Bemessungsbetriebsspannung | 1000...1000 |
| Bemessungsdauerstrom Iu | 1000 |
| Bemessungsdauerstrom bei AC-21, 400 V | 1000 |
| Bemessungsdauerstrom bei AC-23, 400 V | 1000 |
| Bemessungskurzzeitstromfestigkeit Icw | 50 |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 4 |
| Schaltleistung bei 400 V | 560 |
| Schutzart (IP), frontseitig | IP00 |
| Schutzart (NEMA) | sonstige |
| Spannungsauslöser optional | Nein |
| Verriegelbar | Nein |
| Anzahl der Schalter | 1 |
| Breite | 414.5 |
| Höhe | 306 |
| Tiefe | 145.5 |
| Zolltarifnummer | 85365080 |
