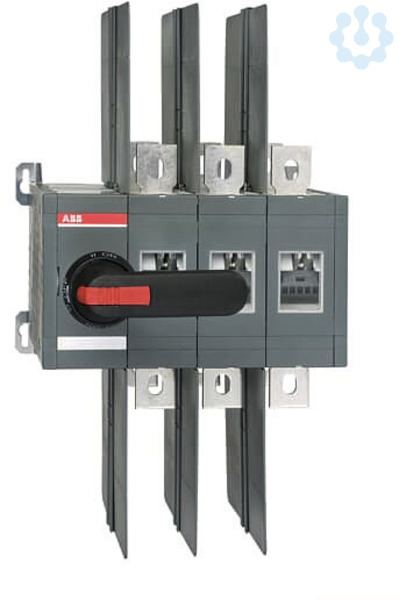

Lastumschalter 3-polig 600A m. Grif f u. Welle I-0-II/ UL/CSA
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Platznutzung.
Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen.
Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen.
ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen.
Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
Merkmale
| EAN | 6417019255903 |
| Marke | ABB AG |
| EGRA | 7921309 |
| Lieferantenartikelnummer | 1SCA022785R5320 |
| Herstellerartikelnummer | OT600U03CP |
| RoHS-konform | CONFORM |
| VEG2 | 4 |
| eClass 10.1 | 27371405 |
| ESN 3.3 | KHA |
| eClass 4.0 | 27370580 |
| GdB | 009008001 |
| eClass 6.0 | 27371405 |
| UNSPSC V6.0801 | 39121513 |
| UNSPSC | 30211906 |
| eClass 5.0 | 27371409 |
| eClass 8.0 | 27371405 |
| Statistiken | I0721 |
| VEG3 | 4 |
| eClass 7.0 | 27371405 |
| UNSPSC V24 | 39122217 |
| ETIM 7.0 | EC000216 |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Wendeschalter | Nein |
| Ausführung des Betätigungselements | langer Drehgriff |
| Bemessungsbetriebsspannung | 1000...1000 |
| Bemessungsdauerstrom Iu | 600 |
| Bemessungsdauerstrom bei AC-21, 400 V | 800 |
| Bemessungsdauerstrom bei AC-23, 400 V | 400 |
| Bemessungskurzzeitstromfestigkeit Icw | 20 |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Gerätebauart | Einbaugerät Steckeinsatztechnik |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 3 |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Spannungsauslöser optional | Nein |
| Verriegelbar | Ja |
| Breite | 311 |
| Höhe | 250 |
| Tiefe | 280 |
| Zolltarifnummer | 85365080 |
