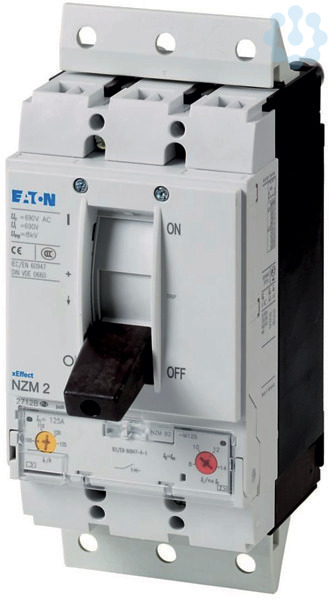

Artikelbild
Abbildung ähnlich
Eaton Industries (Austria)

Leistungsschalter 160A 3-polig

5068679 113197 NZMB2-M160-SVE
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1

Funktionen

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.

Merkmale

EAN 4015081127320
Marke Eaton Industries (Austria)
EGRA 5068679
Lieferantenartikelnummer 113197
Herstellerartikelnummer NZMB2-M160-SVE
RoHS-konform CONFORM
eClass 4.0 27370480
eClass 5.0 27370490
VEG2 4
Statistiken I1501
eClass 8.0 27370490
ESN 3.3 KHA
eClass 10.1 27370409
eClass 7.0 27370490
GdB 009008001
UNSPSC 30212001
UNSPSC V6.0801 39121601
UNSPSC V24 39121601
VEG 4
VEG3 4
eClass 6.0 27370490
ETIM 7.0 EC000074
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Kipphebel
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 45
Bemessungsbetriebsleistung bei AC-3, 400 V 90
Bemessungsbetriebsspannung 440...440
Bemessungsdauerstrom Iu 160
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 18.5
Breite 105
Einstellbereich des unverzögerten Kurzschlussauslösers 1280...2240
Gerätebauart Einbaugerät Steckeinsatztechnik
Höhe 245
Mit integriertem Hilfsschalter Nein
Mit integriertem Unterspannungsauslöser Nein
Phasenausfallempfindlich Nein
Polzahl 3
Schutzart (IP) IP20
Tiefe 180
Überlastauslöser Stromeinstellung 125...160
Mit thermischem Überlastschutz Ja
Verlustleistung 38.4
Zolltarifnummer 85362090
