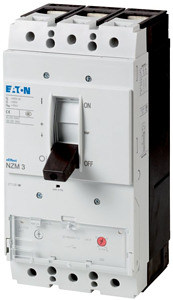

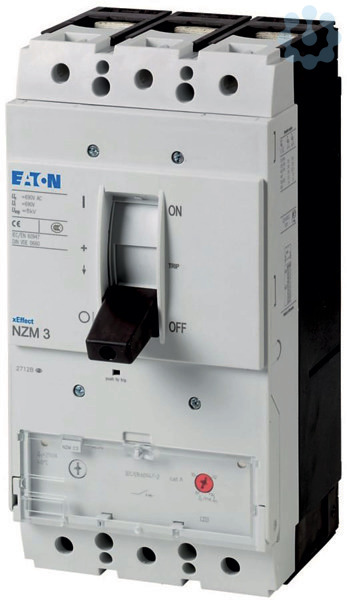

Artikelbild
Abbildung ähnlich
Eaton Industries (Austria)

Leistungsschalter 500A 3-polig

3222427 109687 NZMH3-S500
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1

Funktionen

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Die Leistungsschalter der Serie NZM..-S decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit magnetischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.

Merkmale

EAN 4015081092734
Marke Eaton Industries (Austria)
EGRA 3222427
Lieferantenartikelnummer 109687
Herstellerartikelnummer NZMH3-S500
RoHS-konform CONFORM
VEG2 4
Statistiken I1501
eClass 4.0 27370502
eClass 8.0 27370490
ESN 3.3 KHA
eClass 10.1 27370409
eClass 5.0 27371401
eClass 7.0 27370490
GdB 009008001
UNSPSC 30212001
UNSPSC V6.0801 39121601
UNSPSC V24 39121601
VEG 4
VEG3 4
eClass 6.0 27370490
ETIM 7.0 EC000074
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Kipphebel
Auslösetechnik magnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 160
Bemessungsbetriebsleistung bei AC-3, 400 V 250
Bemessungsbetriebsspannung 690...690
Bemessungsdauerstrom Iu 500
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 130
Breite 140
Einstellbereich des unverzögerten Kurzschlussauslösers 6...10
Gerätebauart Einbaugerät Festeinbautechnik
Höhe 275
Mit integriertem Hilfsschalter Nein
Mit integriertem Unterspannungsauslöser Nein
Phasenausfallempfindlich Nein
Polzahl 3
Schutzart (IP) IP20
Tiefe 166
Überlastauslöser Stromeinstellung 0...0
Mit thermischem Überlastschutz Nein
Zolltarifnummer 85362090
