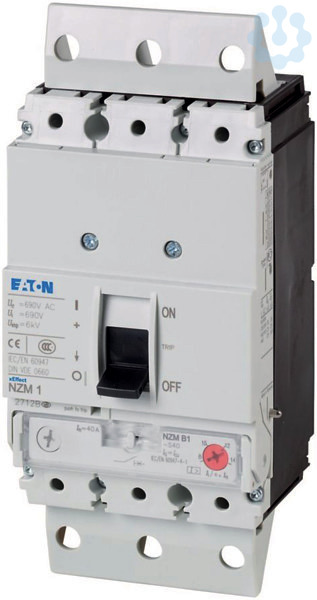

Artikelbild
Abbildung ähnlich
Eaton Industries (Austria)

Leistungsschalter 80A 3-polig

5068670 112808 NZMH1-S80-SVE
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1

Funktionen

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Die Leistungsschalter der Serie NZM..-S decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit magnetischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.

Merkmale

EAN 4015081123483
Marke Eaton Industries (Austria)
EGRA 5068670
Lieferantenartikelnummer 112808
Herstellerartikelnummer NZMH1-S80-SVE
RoHS-konform CONFORM
eClass 4.0 27370480
eClass 5.0 27370490
VEG2 4
Statistiken I1501
eClass 8.0 27370490
ESN 3.3 KHA
eClass 10.1 27370409
eClass 7.0 27370490
GdB 009008001
UNSPSC 30212001
UNSPSC V6.0801 39121601
UNSPSC V24 39121601
VEG 4
VEG3 4
eClass 6.0 27370490
ETIM 7.0 EC000074
Anschlussart Hauptstromkreis sonstige
Ausführung des Betätigungselements Kipphebel
Auslösetechnik magnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 22
Bemessungsbetriebsleistung bei AC-3, 400 V 45
Bemessungsbetriebsspannung 690...690
Bemessungsdauerstrom Iu 80
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 35
Breite 90
Einstellbereich des unverzögerten Kurzschlussauslösers 8...14
Gerätebauart Einbaugerät Steckeinsatztechnik
Höhe 145
Mit integriertem Hilfsschalter Nein
Mit integriertem Unterspannungsauslöser Nein
Phasenausfallempfindlich Nein
Polzahl 3
Schutzart (IP) IP20
Tiefe 84.5
Überlastauslöser Stromeinstellung 0...0
Mit thermischem Überlastschutz Nein
Verlustleistung 10.8
Zolltarifnummer 85362090
