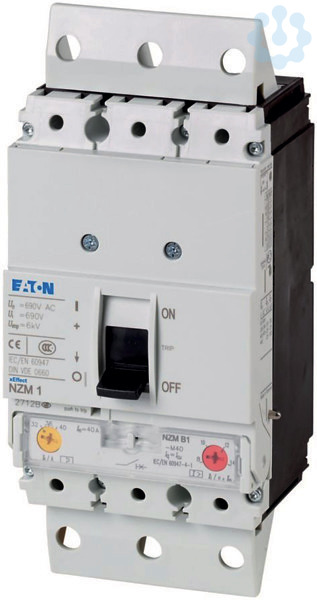

Artikelbild
Abbildung ähnlich
Eaton Industries (Austria)

Leistungsschalter 80A 3-polig Motorschutz ausfahr.

5068645 112766 NZMN1-M80-SVE
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1

Funktionen

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.

Merkmale

EAN 4015081123063
Marke Eaton Industries (Austria)
EGRA 5068645
Lieferantenartikelnummer 112766
Herstellerartikelnummer NZMN1-M80-SVE
RoHS-konform CONFORM
eClass 5.0 27370490
eClass 4.0 27370480
VEG2 4
Statistiken I1501
eClass 8.0 27370490
ESN 3.3 KHA
eClass 7.0 27370490
eClass 10.1 27370409
GdB 009008001
UNSPSC 30212001
UNSPSC V6.0801 39121601
UNSPSC V24 39121601
VEG 4
VEG3 4
eClass 6.0 27370490
ETIM 7.0 EC000074
Anschlussart Hauptstromkreis sonstige
Ausführung des Betätigungselements Kipphebel
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 22
Bemessungsbetriebsleistung bei AC-3, 400 V 45
Bemessungsbetriebsspannung 690...690
Bemessungsdauerstrom Iu 80
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 35
Breite 95
Einstellbereich des unverzögerten Kurzschlussauslösers 640...1120
Gerätebauart Einbaugerät Steckeinsatztechnik
Höhe 201
Mit integriertem Hilfsschalter Nein
Mit integriertem Unterspannungsauslöser Nein
Phasenausfallempfindlich Ja
Polzahl 3
Schutzart (IP) IP20
Tiefe 90
Überlastauslöser Stromeinstellung 63...80
Mit thermischem Überlastschutz Ja
Verlustleistung 20.8
Zolltarifnummer 85362090
