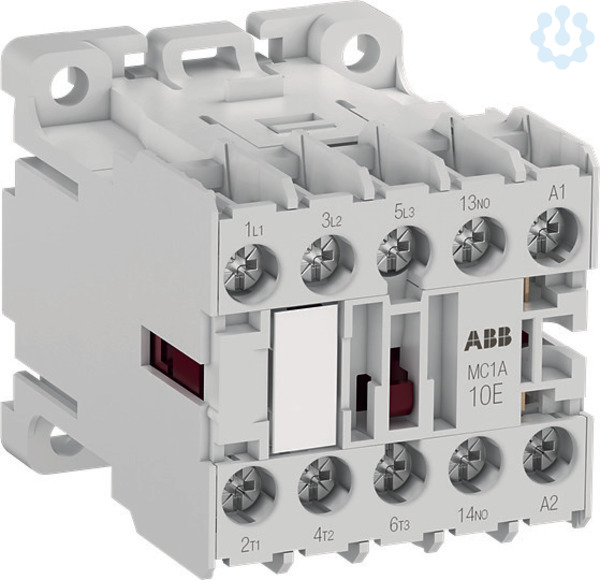

Abbildung ähnlich
MC1A310ATW Kleinschütz 3S Hilfs 1S 415-440V 50Hz / 480V 60Hz
8202694
1SAL102615R9901
MC1A310ATW
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.
Merkmale
| EAN | 4013614541407 |
| Marke | ABB AG |
| EGRA | 8202694 |
| Lieferantenartikelnummer | 1SAL102615R9901 |
| Herstellerartikelnummer | MC1A310ATW |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| UNSPSC V6.0801 | 39121529 |
| eClass 4.0 | 27371080 |
| ESN 3.3 | KJB |
| GdB | 009008001 |
| Statistiken | I2189 |
| eClass 5.0 | 27371001 |
| eClass 10.1 | 27371001 |
| eClass 6.0 | 27371001 |
| eClass 7.0 | 27371001 |
| VEG3 | 4 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371001 |
| ETIM 7.0 | EC000066 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 3.72 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 |
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung AC 50 Hz | 415...480 |
| Bemessungssteuerspeisespannung AC 60 Hz | 415...480 |
| Bemessungssteuerspeisespannung DC | 415...480 |
| Betriebsspannung AC 50 Hz | 440...690 |
| Betriebsspannung AC 60 Hz | 440...690 |
| Breite | 45 |
| Höhe | 48 |
| Tiefe | 56 |
| Zolltarifnummer | 85365080 |
