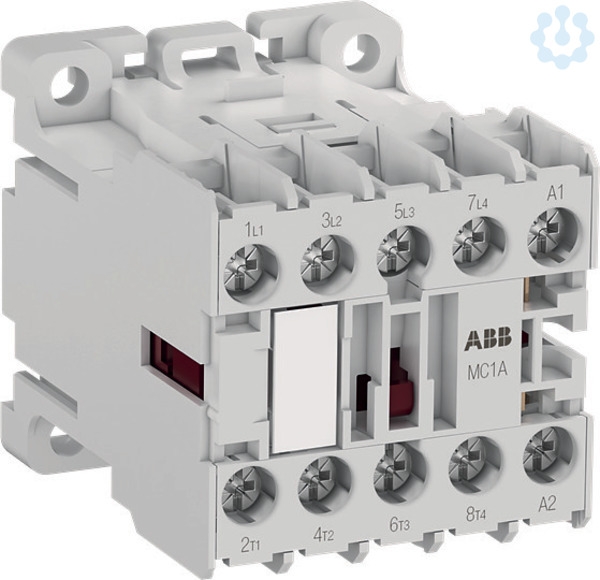

Abbildung ähnlich
ABB AG

MC1AB00AT4 Kleinschütz 2S+2Ö 120V 5 0/60Hz

8202719 1SAL103010R9901 MC1AB00AT4
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Das MC1A Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder mehrphasigen Lasten bis 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet.

Merkmale

EAN 4013614541766
Marke ABB AG
EGRA 8202719
Lieferantenartikelnummer 1SAL103010R9901
Herstellerartikelnummer MC1AB00AT4
RoHS-konform CONFORM
UNSPSC V24 39121529
VEG2 4
UNSPSC V6.0801 39121529
eClass 4.0 27371080
ESN 3.3 KJB
GdB 009008001
Statistiken I2189
eClass 5.0 27371001
eClass 10.1 27371001
eClass 6.0 27371001
eClass 7.0 27371001
VEG3 4
UNSPSC 30211931
eClass 8.0 27371001
ETIM 7.0 EC000066
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 2
Anzahl der Öffner als Hauptkontakte 2
Bemessungsbetriebsleistung NEMA 3.72
Bemessungsbetriebsleistung bei AC-3, 400 V 4
Bemessungsbetriebsleistung bei AC-4, 400 V 4
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 20
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 9
Geeignet für Reiheneinbau Nein
Spannungsart zur Betätigung AC
Bemessungssteuerspeisespannung AC 50 Hz 120...120
Bemessungssteuerspeisespannung AC 60 Hz 120...120
Bemessungssteuerspeisespannung DC 120...120
Betriebsspannung AC 50 Hz 440...690
Betriebsspannung AC 60 Hz 440...690
Breite 45
Höhe 48
Tiefe 56
Zolltarifnummer 85365080
