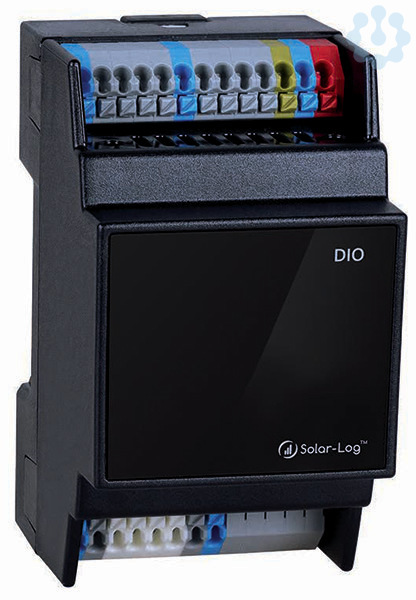

Mod I/O Anschluss für Powermanagement

Die Kommunikation mit dem Solar-Log Base erfolgt mittels der Solar-Log™ HBUS Modul Verbinder (2 Stück im Lieferumfang enthalten).

Wichtige Eigenschaften sind:

•Gerätespannung: 24V DC (+-5%), bei Bedarf 12V DC (+-5%).

•Schnittstelle für Rundsteuerempfänger (PM+): 1 x PM (6 polig).

•Digitale Steuerein/ -ausgänge: 8x I/Os.

•Gerätestrom: max. 1 A.

•Geräteleistung: typ. 2 W.

•Eingangsspannung

oNennwert 24 V

oFür Signal „1“ 15 V bis 24 V (bei Vin 24 V)

oFür Signal „0“ 0 V bis 5 V (bei Vin 24 V)

•Eingangsstrom Bei Signal „1“ Typ. 2 mA

•Summenstrom der Ausgänge

oBei Versorgung über HBus: 250mA

oBei ext. Spannungsversorgung: 1A

•Ausgangsspannung Bei Signal „1“ Min. Vin (-0,8 V)

oAusgangsstrom

oBei Signal „1“ Max. 150 mA

oBei Signal „0“ (Reststrom) Max. 0,5 mA

•Abmessungen: 3TE / 53,6mm x 89,7mm x 60,3mm.

•Hutschienenmontage: TH 35 / 7,5 oder TH 35 / 15 nach IEC/EN 60715.

•Maximal Kabellänge von 30 m, abhängig von den elektrischen Randbedingungen.

•Umgebungstemperatur: -20°C bis +50°C (ohne Betauung).

•Umgebungstemperatur Lagerung/Transport: -20°C bis +60°C

•Schutzart nach EN 60529: IP 20

•Basisfunktionalität: Anschluss an einem Rundsteuerempfänger
