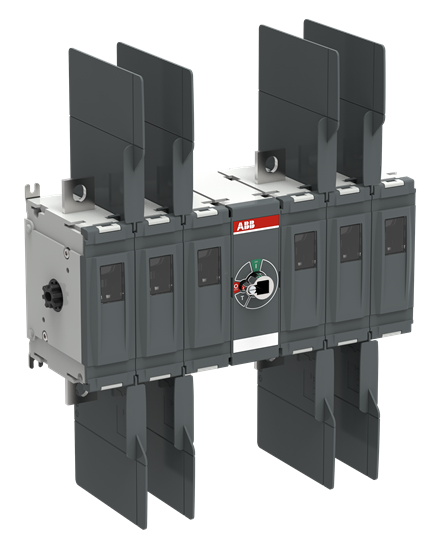

Abbildung ähnlich
OTDC400FV33 DC-Lasttrennschalter 6-
7980296
1SCA158847R1001
OTDC400FV33
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Ein vollständig optimierter sechspoliger DC-Lasttrennschalter für 1500V-Photovoltaikkraftwerke im Versorgungsbereich, der den Strombereich von 315-500A abdeckt. Das neue Design bietet sowohl eine Verkleinerung als auch eine Steigerung von Effizienz und Leistung.
Das sechspolige 1500-V-Gleichstromkonzept hilft den Herstellern, die Systemeffizienz zu verbessern und die Schaltverluste zu reduzieren. Die kompakte Größe der neuen OTDC-Reihe ermöglicht es den Herstellern, die Größe der Combinerboxen und Wechselrichter zu reduzieren.
Hauptmerkmale dieses speziellen OTDC-Typs:
Dreifach-PV-Schaltkreis, zugelassen nach IEC 60947-1, -3
Merkmale
| EAN | 6417019882031 |
| Marke | ABB AG |
| EGRA | 7980296 |
| Lieferantenartikelnummer | 1SCA158847R1001 |
| Herstellerartikelnummer | OTDC400FV33 |
| RoHS-konform | CONFORM |
| VEG2 | 4 |
| eClass 10.1 | 27371403 |
| UNSPSC V6.0801 | 39121501 |
| ESN 3.3 | KHA |
| eClass 4.0 | 27142101 |
| eClass 5.0 | 27371401 |
| GdB | 009008001 |
| UNSPSC V24 | 39122233 |
| Statistiken | I0411 |
| UNSPSC | 30212001 |
| eClass 6.0 | 27371401 |
| VEG3 | 4 |
| eClass 8.0 | 27371403 |
| eClass 7.0 | 27371403 |
| ETIM 7.0 | EC000216 |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Wendeschalter | Nein |
| Bemessungsbetriebsspannung | 1500...1500 |
| Bemessungsdauerstrom Iu | 400 |
| Bemessungskurzzeitstromfestigkeit Icw | 10 |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 6 |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Spannungsauslöser optional | Nein |
| Verriegelbar | Nein |
| Ausführung des Betätigungselements | sonstige |
| Breite | 353.5 |
| Höhe | 211 |
| Tiefe | 135 |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
