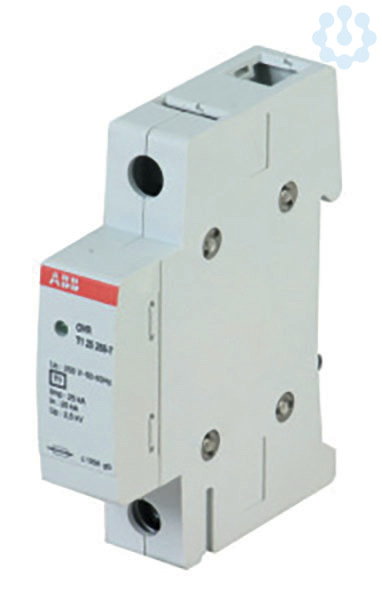

OVR T1 25 255-7

Blitzstromableiter Typ 1 sind geeignet zum direkten Ableiten von Blitzteilströmen im 230/400V System. Sie kommen vor allem in Anlagen zum Einsatz, bei denen das Gebäude mit einer äußeren Blitzschutzanlage ausgerüstet sind oder in welche Blitzteilströme direkt eingekoppelt werden können. Die Geräte können für den Einsatz als Überspannungspannungsableiter nach VDE 0100 Teil 443 und Teil 534 sowie im Rahmen des Blitzschutzzonenkonzeptes am Zonenübergang 0A - 1 und höher verwendet werden. Durch das hohe Impulsableitvermögen Iimp von 25 kA pro Pol sind sie für den Einsatz in allen Blitzschutzklassen (LPL I-IV) geeignet. Das Folgestromlöschvermögen Ifi von 7 kA ermöglicht den Einsatz in Anlagen mit niedrigeren Werten für den prospektiven Kurzschluss, zum Beispiel für aus dem Gebäude herausführende Leitungen weiter entfernt vom Speisepunkt der Anlage. Der niedrige Schutzpegel Up von 2,5 kV ermöglicht den direkten Schutz von Geräten und Anlagen der Überspannungskategorie IV bis II. Durch den Aufbau mit nicht ausblasenden Funkenstrecken sind keine besonderen Abstände oder ähnliches bei der Installation zu beachten. Außerdem können die Varianten ohne Telesignal und ohne LED Signalisierung können auch im ungezählten Bereich einer elektrischen Anlage (Vorzählerbereich) eingesetzt werden. Die Überspannungsableiter sind geprüft als Typ 1 Ableiter nach der Prüfnorm DIN EN 61643-11 (VDE 0675 Teil 6-11) und class I nach IEC 61643-11.
