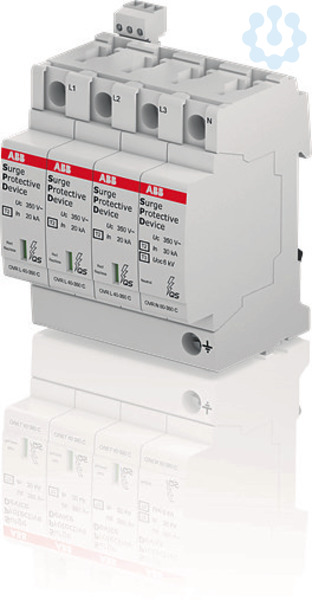

Abbildung ähnlich
OVR T2 3N 40-350 P TS QS
6669477
2CTB803983R0500
OVRT23N40-350PTSQS
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
Merkmale
| EAN | 3660308519979 |
| Marke | ABB AG |
| EGRA | 6669477 |
| Lieferantenartikelnummer | 2CTB803983R0500 |
| Herstellerartikelnummer | OVRT23N40-350PTSQS |
| RoHS-konform | CONFORM |
| eClass 10.1 | 27130810 |
| VEG2 | 1.2 |
| eClass 6.0 | 27130810 |
| UNSPSC V6.0801 | 39121535 |
| eClass 4.0 | 27140201 |
| Referenzgruppe | F0090008 |
| Statistiken | D5126 |
| VEG3 | 1.3 |
| GdB | 009008001 |
| eClass 5.0 | 27140201 |
| eClass 7.0 | 27130810 |
| ESN 3.3 | KIQ |
| VEG | 1 |
| UNSPSC | 20122806 |
| eClass 8.0 | 27130810 |
| UNSPSC V24 | 39122330 |
| ETIM 7.0 | EC000941 |
| Anzahl der Leiter (ohne Erde) | 4 |
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 350 |
| Höchste Dauerspannung DC | 420 |
| Integrierte Vorsicherung | Nein |
| Integrierter Kurzschlussschutz | Nein |
| Kurzschlussfestigkeit (Isccr) | 100 |
| Leckstromfrei | Ja |
| Max. Ableitstoßstrom (8/20) | 20 |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 |
| Mit Fernmeldekontakt | Ja |
| Montageart | sonstige |
| Nennableitstoßstrom (8/20) | 20 |
| Nennspannung AC | 230 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform TN | Ja |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Netzform sonstige | Nein |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.5 |
| Schutzpegel L-N | 1.25 |
| Schutzpegel N-PE | 1.4 |
| Signalisierung am Gerät | optisch |
| Zolltarifnummer | 85369095 |
Angaben zur Marke
ABB AG
