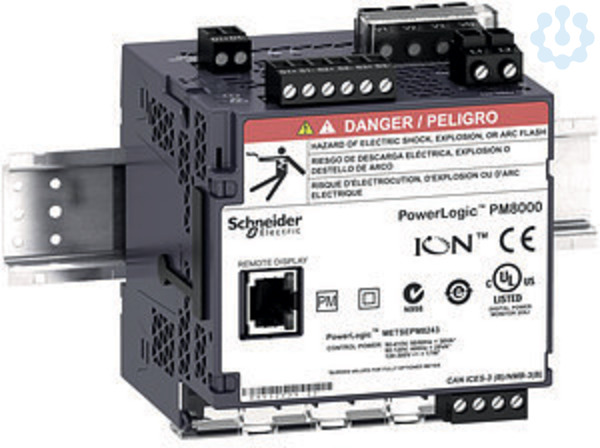

PM8243 NETZANALYSATOR MB TCP O. DIS

Das PowerLogic PM8243 ist ein Netzanalysator für die DIN-Schiene ohne Display, in Nieder- und Mittelspannungsanwendungen. Das Messgerät mit der Genauigkeitsklasse 0.2S (gemäß der Norm IEC 62053-22) hat folgende Messfunktionen. 4-Quadranten-Messung: Import und Export für Wirk- und Blindenergie, Wirk, Blind, Scheinenergiezähler pro Phase sowie getrennte Wirkenergiezähler mit Tarifwahl über Wochenschaltuhr. Strom, Spannung (Durchschnitt und pro Phase), Strom-Mittelwert, Wirk-, Blind-, Scheinleistung, Leistungsfaktor (gesamt und pro Phase) Leistungs-Mittelwerte. Frequenz, Min-und Max-Werte der Momentanwerte, Max-Werte der Strom- und Leistungs-Mittelwerte. Oberschwingungsgehalt THD I, THD U und TDD. Oberschwingungsanalyse: Messwerte pro Phase mit Balkendiagramm. bis zur 63. Oberschwingung am Gerätedisplay. bis zur 127. Oberschwingung per Software. Betriebsstundenzähler für Messgerät und Last, Schwellwertüberwachung und Alarmierung: selbstlernender Schwellwert mit Alarmierung per Anzeige oder Kommunikation. 50 Datenschreiber mit je 16 Kanälen zur Aufzeichnung von Echteffektivwerten (Minuten-, Sekunden- oder 10ms-Werte), Ereignisschreiber mit Zeitstempel in Millisekunden. Erweiterte Störschreiberfunktion zur Netzoszilloskopierung im Ereignisfall mit bis zu 256 Samples/Periode für diverse Triggerereignisse, Fehlerrichtungserkennung und hohe Speichertiefe mit 512 MB. Wandlermessung von Drehstromnetzen über Stromwandler (sekundär 1 bzw. 5A) inklusive 4. Stromeingang zur N-Leiter Messung und Direktmessung bis 690V AC bzw. Mittelspannungsanwendungen über Spannungswandler. Kommunikationsports und Protokolle sind eine RS- 485 Schnittstelle (Modbus RTU, ION, DNP3) und Ethernet mit 2 physikalische Ethernet-Ports (geswitched) mit einer IP Adresse (Modbus TCP, ION TCP, DNP3 TCP, IEC 61850). Konfigurierbarer Onboard Webserver. Anschluss von E/A-Modulen möglich, damit auch 2 Differenzstrommessungen (RCM). Abmessungen: (BxHxT): 91 x 105 x 91 mm (plus 22,5 mm je E/A-Optionsmodul).
