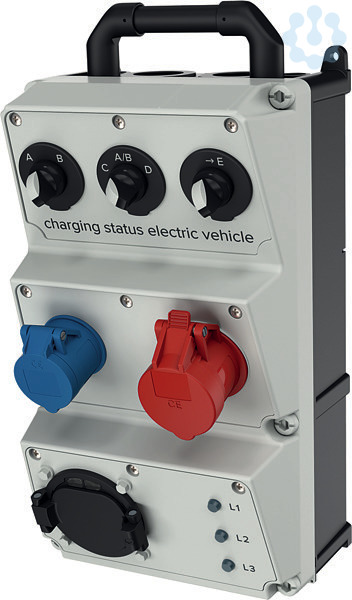

Prüfbox Universal für Ladesysteme

MENNEKES Prüfbox Generation 2 für Ladesysteme Schutzgrad IP 20 Zum Anschluss der Prüfbox kann das fest angeschlagene Ladekabel (Typ 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Gehäuse: 1 AMAPLAST-Gehäuse 390x225 mm (HxB) plombierbar, mit Aussen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: Pos.1: 1 CEE-Steckdose 16A 3p 230V Pos.2: 1 CEE-Steckdose 16A 5p 400V Pos.1+2: 1 LS-Schalter 16A 3p C weitere Einbauten: 3 Drehschalter 3 Kontrolleuchten Widerstands-Dioden-Kombination Anschlussmöglichkeit: 1 Einbauladestecker 32A Mode 3 mit Klappdeckel folgende Prüfungen können durchgeführt werden: 1. EIN / AUS Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen. Laden mit und ohne Lüftungsanforderung (State C / D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Simulation einer Wechselstromlast 5. Simulation einer Drehstromlast. Kann zur Kontrolle des Drehfeldes genutzt werden 6. Ladestecker zum Anschluss an einen Mode 3 Ladepunkt 7. Kontrollleuchten zur Phasenkontrolle (State A bis E = Fahrzeugzustände nach Norm) 1 Traggriff oben
