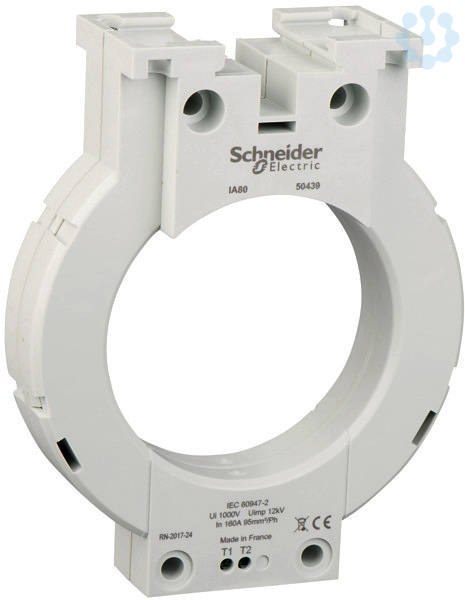

RINGKERNWANDLER IA80

Dieser Ringkern ist für die Vigilohm Isolationsfehlersuchgeräte und die VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Es ermöglicht die Überwachung der eingespeisten Komponente von Vigilohm Insulation Monitor und die Messung eines Nennstroms bis 160A für VigiPacT Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Der Innendurchmesser des Toroids beträgt 80 Millimeter und das Gewicht 0,420 kg. Die Kabel müssen innerhalb des Toroids zentriert sein, und der Durchmesser aller dieser Kabel darf 40 mm nicht überschreiten. Der maximale Querschnitt pro Phase (R, S, T, N) beträgt 95mm² für einen Kupferleiter.
