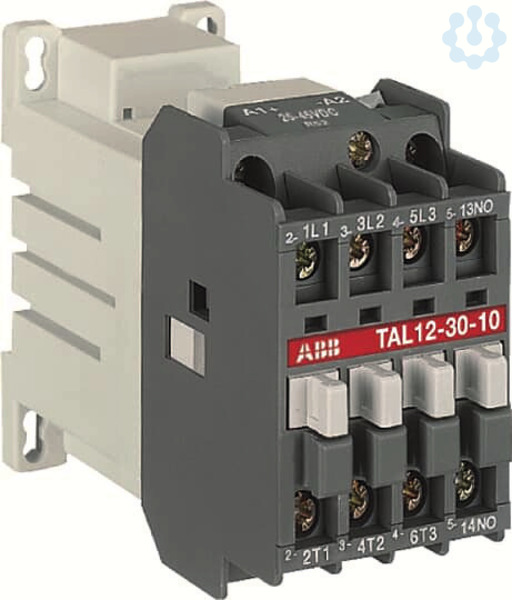

Abbildung ähnlich
Schütz 12A 17-32VDC
3046069
1SBL163061R5110
TAL12-30-1017-32VDC
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Die 3-poligen TAL12 Schütze werden hauptsächlich zur Steuerung von Drehstrommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 3-poligen Schütze der Serie TAL... sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, 1 eingebauter Hilfskontakt, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.
- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.
TAL-Schütze besitzen eine Bahnzulassung.
Merkmale
| EAN | 3471522313515 |
| Marke | ABB AG |
| EGRA | 3046069 |
| Lieferantenartikelnummer | 1SBL163061R5110 |
| Herstellerartikelnummer | TAL12-30-1017-32VDC |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| UNSPSC V6.0801 | 39121529 |
| eClass 4.0 | 27371080 |
| ESN 3.3 | KJB |
| GdB | 009008001 |
| Statistiken | I2189 |
| eClass 5.0 | 27371001 |
| eClass 10.1 | 27371001 |
| eClass 6.0 | 27371001 |
| VEG | 4 |
| eClass 7.0 | 27371001 |
| VEG3 | 4 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371001 |
| ETIM 7.0 | EC000066 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 5.59 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 27 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | DC |
| Bemessungssteuerspeisespannung AC 50 Hz | 17...32 |
| Bemessungssteuerspeisespannung AC 60 Hz | 17...32 |
| Bemessungssteuerspeisespannung DC | 17...32 |
| Betriebsspannung AC 50 Hz | 690...690 |
| Betriebsspannung AC 60 Hz | 690...690 |
| Breite | 44 |
| Höhe | 78 |
| Tiefe | 97 |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
