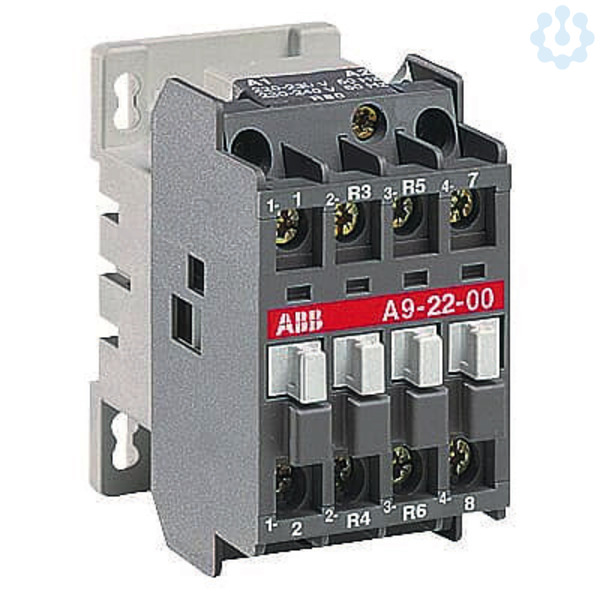

Abbildung ähnlich
Schütz 230-240V 50Hz 230-240V 60Hz
3901486
1SBL181501R8800
A16-22-00230-240V50H
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Die 4-poligen A16 Schütze werden hauptsächlich zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie A... sind in Blockbauweise ausgeführt.
- Hauptpole und Hilfskontaktblöcke: 4 Hauptpole (2S+2Ö), ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.
- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis.
Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.
Merkmale
| EAN | 3471522052889 |
| Marke | ABB AG |
| EGRA | 3901486 |
| Lieferantenartikelnummer | 1SBL181501R8800 |
| Herstellerartikelnummer | A16-22-00230-240V50HZ/240-260V60HZ |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| Statistiken | I2101 |
| eClass 4.0 | 27371003 |
| UNSPSC V6.0801 | 39121529 |
| ESN 3.3 | KJA |
| GdB | 009008001 |
| eClass 5.0 | 27371003 |
| eClass 6.0 | 27371003 |
| eClass 10.1 | 27371003 |
| VEG | 4 |
| VEG3 | 4 |
| eClass 7.0 | 27371003 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371003 |
| ETIM 7.0 | EC000066 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 2 |
| Anzahl der Öffner als Hauptkontakte | 2 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230...240 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240...260 |
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | AC |
| Zolltarifnummer | 85365080 |
