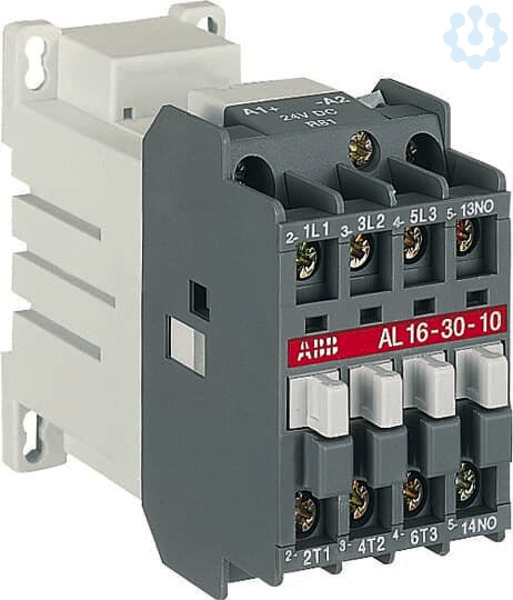

Artikelbild
Abbildung ähnlich
ABB AG

Schütz 24VDC 3-polig

3042663 1SBL183001R8110 AL16-30-1024VDC
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1

Funktionen

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Die 3-poligen AL16 Schütze werden hauptsächlich zur Steuerung von Drehstrommotoren und allgemein zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 3-poligen Schütze der Serie AL... sind in Blockbauweise ausgeführt.

- Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, 1 eingebauter Hilfskontakt, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich.

- Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis.

Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden.

Merkmale

EAN 3471522276810
Marke ABB AG
EGRA 3042663
Lieferantenartikelnummer 1SBL183001R8110
Herstellerartikelnummer AL16-30-1024VDC
RoHS-konform CONFORM
UNSPSC V24 39121529
VEG2 4
Statistiken I2101
eClass 4.0 27371003
UNSPSC V6.0801 39121529
ESN 3.3 KJA
GdB 009008001
eClass 5.0 27371003
eClass 10.1 27371003
eClass 6.0 27371003
VEG 4
VEG3 4
eClass 7.0 27371003
UNSPSC 30211931
eClass 8.0 27371003
ETIM 7.0 EC000066
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung bei AC-3, 400 V 7.5
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 30
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 17
Bemessungssteuerspeisespannung Us bei DC 24...24
Geeignet für Reiheneinbau Nein
Spannungsart zur Betätigung DC
Zolltarifnummer 85365080
