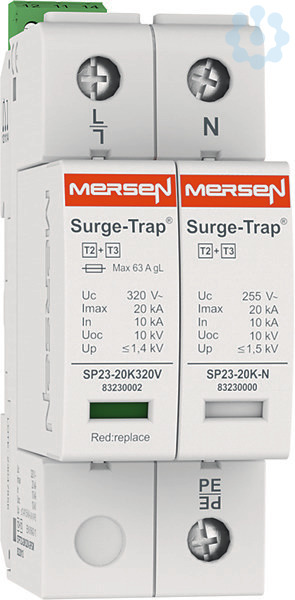

Abbildung ähnlich
Überspannungsableiter Typ 2+3 20kA Uc320V 1+1 TT 2-polig 2TE steckbar
3360658
STPT23-20K320V-2PGM
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
STP T23 20 ist eine Reihe von Typ 2+3/Klasse II+III Kombi-Ableitern für die Ableitung von Spannungsspitzen, die gleichzeitig einen sehr fein abgestimmten Schutzpegel entsprechend EN/IEC 61643-11 bieten. Geeignet für die letzte Schutzstufe mit in Verteilerkästen vorgeschalteten Typ 2 Überspannungsableitern wie STP T2 40. Diese SPDs sollten so nah wie möglich an den zu schützenden Geräten installiert werden.
Merkmale
| EAN | 8435297849285 |
| Marke | Mersen Deutschland Eggolsheim GmbH |
| EGRA | 3360658 |
| Lieferantenartikelnummer | 83230113 |
| Herstellerartikelnummer | STPT23-20K320V-2PGM |
| RoHS-konform | CONFORM |
| eClass 10.1 | 27130810 |
| VEG2 | 1.2 |
| eClass 6.0 | 27130810 |
| UNSPSC V6.0801 | 39121535 |
| eClass 4.0 | 27140201 |
| Statistiken | D5126 |
| VEG3 | 1.3 |
| GdB | 009008001 |
| eClass 5.0 | 27140201 |
| eClass 7.0 | 27130810 |
| ESN 3.3 | KIQ |
| VEG | 1 |
| UNSPSC | 20122806 |
| eClass 8.0 | 27130810 |
| UNSPSC V24 | 39122330 |
| ETIM 7.0 | EC000941 |
| Anzahl der Leiter (ohne Erde) | 2 |
| Baugröße | 2 TE |
| Höchste Dauerspannung AC | 320 |
| Integrierte Vorsicherung | Nein |
| Integrierter Kurzschlussschutz | Nein |
| Kurzschlussfestigkeit (Isccr) | 25 |
| Leckstromfrei | Ja |
| Max. Ableitstoßstrom (8/20) | 20 |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 63 |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 63 |
| Mit Fernmeldekontakt | Ja |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 10 |
| Nennspannung AC | 480 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Netzform sonstige | Nein |
| Prüfklasse Typ 2 | Nein |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.4 |
| Schutzpegel L-N | 1.4 |
| Schutzpegel N-PE | 1.5 |
| Signalisierung am Gerät | optisch |
| Zolltarifnummer | 85354000 |
