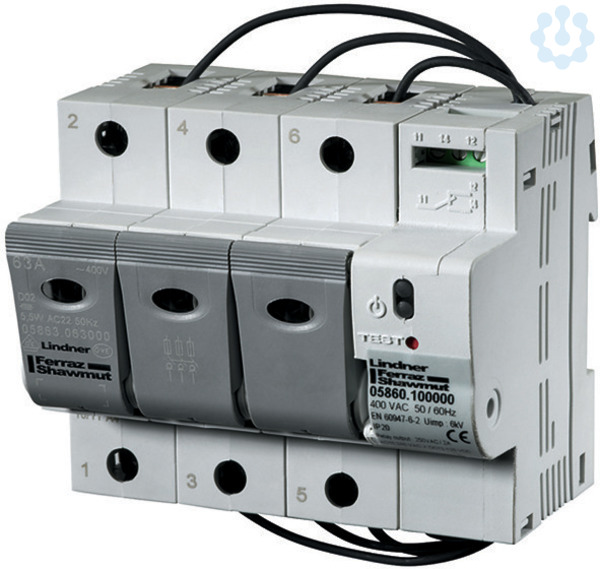

Überwachungsgerät LINOCUR D02 Auslösung Sicherungseinsatz und Schalter

Der D0-LINOCUR ist eine Kombination aus Lasttrennschalter und NEOZED -Sicherungselement 63 A, ausgestattet mit erheblichen Sicherheitsmerkmalen und einer ausgereiften Schalt- und Klemmtechnik. Die Leistungsabgabe der NEOZED -Sicherungseinsätze führt zu einer internen Erwärmung des LlNOCUR -Gerätes. Um eine Überhitzung des Gerätes und eine unerwünschte, vorzeitige Auslösung des Sicherungseinsatzes zu verhindern wurden spezielle Konstruktionsmaßnahmen umgesetzt: großzügig dimensionierte Leiterbahnen aus massivem Kupfer, starke Fremdfederung unter dem Fußkontakt, großflächiger Wärmeübergang durch Kontaktierung, mittels Schraubkappe, großflächige Kontaktierung am Fußkontakt, Spezialkontakte mit Funktionsteilung. Dank dieser Bauweise bietet der Linocur einen der niedrigsten Werte im Bereich der Verlustleistung auf dem Markt für D0-Sicherungs-Einheiten devices. EN/IEC 60947-3, DIN VDE 43880 DIN VDE 0660 Part 107, DIN VDE 0638, DIN VDE 0636 Part 3, IEC 60269-3. Als Zusatzausstattung bietet Mersen drei verschiedene Überwachungsgeräte an. D0-LINOCUR Überwachungsgeräte sind mit einer grünen und roten LED-Anzeigeleuchte und einem galvanisch getrennten Wechselkontakt zur Fernmeldung ausgestattet. Bei Typ 3 öffnet der Relais-Ausgangskontakt zwischen Anschlüssen 11 und 12 und schließt zwischen 11 und 14, wenn mindestens ein Sicherungseinsatz abgeschaltet hat oder der Lasttrennschalter ausgeschaltet wird.
