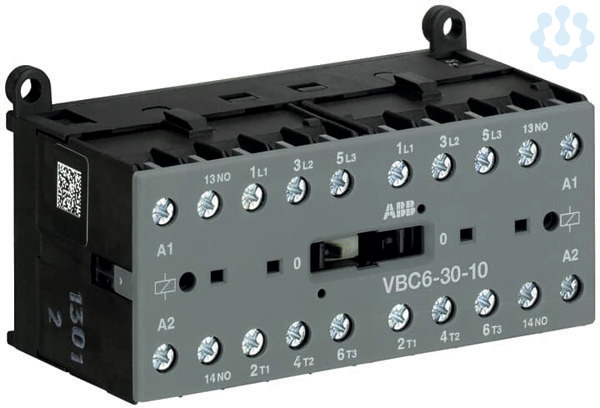

Abbildung ähnlich
Wendeschütz 60VDC
3903141
GJL1213901R0103
VBC6-30-10-03
auf Anfrage
je 1
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.
Merkmale
| EAN | 4013614206252 |
| Marke | ABB AG |
| EGRA | 3903141 |
| Lieferantenartikelnummer | GJL1213901R0103 |
| Herstellerartikelnummer | VBC6-30-10-03 |
| RoHS-konform | CONFORM |
| UNSPSC V24 | 39121529 |
| VEG2 | 4 |
| UNSPSC V6.0801 | 39121529 |
| eClass 4.0 | 27371080 |
| Statistiken | I2111 |
| ESN 3.3 | KJA |
| GdB | 009008001 |
| eClass 5.0 | 27371001 |
| eClass 10.1 | 27371009 |
| eClass 6.0 | 27371009 |
| VEG | 4 |
| VEG3 | 4 |
| UNSPSC | 30211931 |
| eClass 8.0 | 27371009 |
| eClass 7.0 | 27371009 |
| ETIM 7.0 | EC000010 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 1.49 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Funktion | Wendeschütz |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
| Spannungsart zur Betätigung | DC |
| Tragschienenmontage möglich | Ja |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungssteuerspeisespannung DC | 60...60 |
| Betriebsspannung AC 50 Hz | 690...690 |
| Betriebsspannung AC 60 Hz | 690...690 |
| Betriebsspannung DC | 2.5...2.5 |
| Breite | 96.2 |
| Höhe | 57.5 |
| Spannungsart der Betriebsspannung | DC |
| Tiefe | 46.7 |
| Zolltarifnummer | 85365080 |
Angaben zur Marke
ABB AG
